Montage sollte durch einen Fachmann/-Frau durchgeführt werden,

kein Anspruch auf vollständigkeit der Montageanleitung.

Ich übernehme keine Haftung bei Schäden,

jeder sollte wissen was er da macht.

Grundsätzlich:

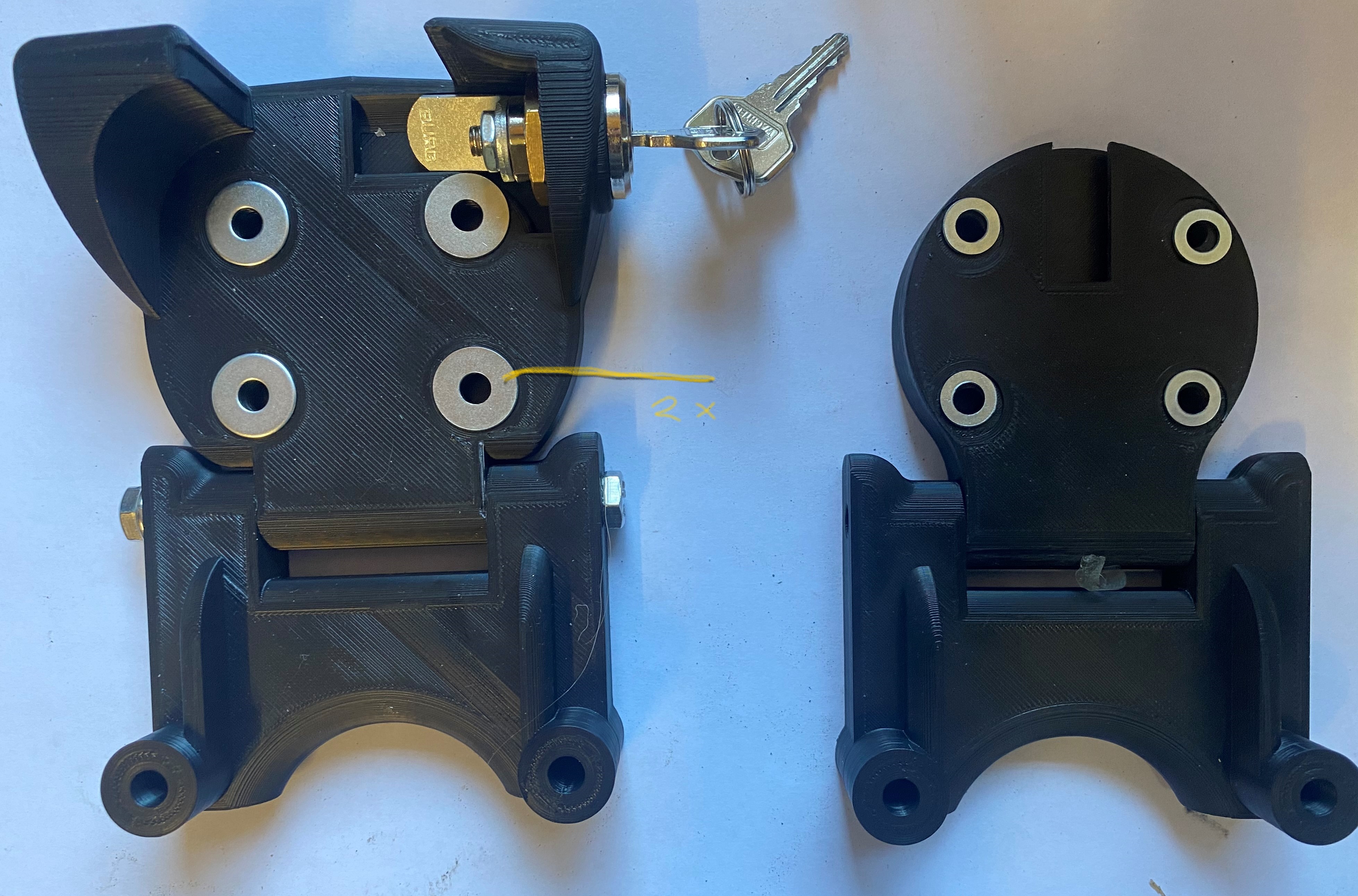

-alle Unterlegscheiben müssen montiert werden (sonst wird die Halterung beschädigt!),

bei der linken Halterung mit Schloss, zwei Unterlegscheiben übereinander legen,

sonst wird die Entnahme schwierig.

-es handelt sich nicht um Vollkunststoff, sondern im inneren ist ein Wabenmuster,

darum alle Schrauben nur Handfest anziehen

-Schrauben später nach der Montage regelmäßig kontrollieren

-Halterung später auf Schäden prüfen

-auf leichten Abstand der Halterung / Navi zum Windschild achten,

durch Vibrationen kann das Windschlid beschädigt werden! (Kratzer)

-aufgrund des geringen Platzes, umsichtig bei der Entnahme des Navis vorgehen,

mit Schloss ist nicht viel Platz, funktioniert aber tadellos



Montage Schritte:

1. Windschild und Abdeckung entfernen (8Schrauben)

2. Je nach Lenkerposition, Cockpit der Rocket lösen und möglichst weit

richtung Tank nach unten bewegen und festziehen.

(Wichtig für die Bewegungsfreiheit)

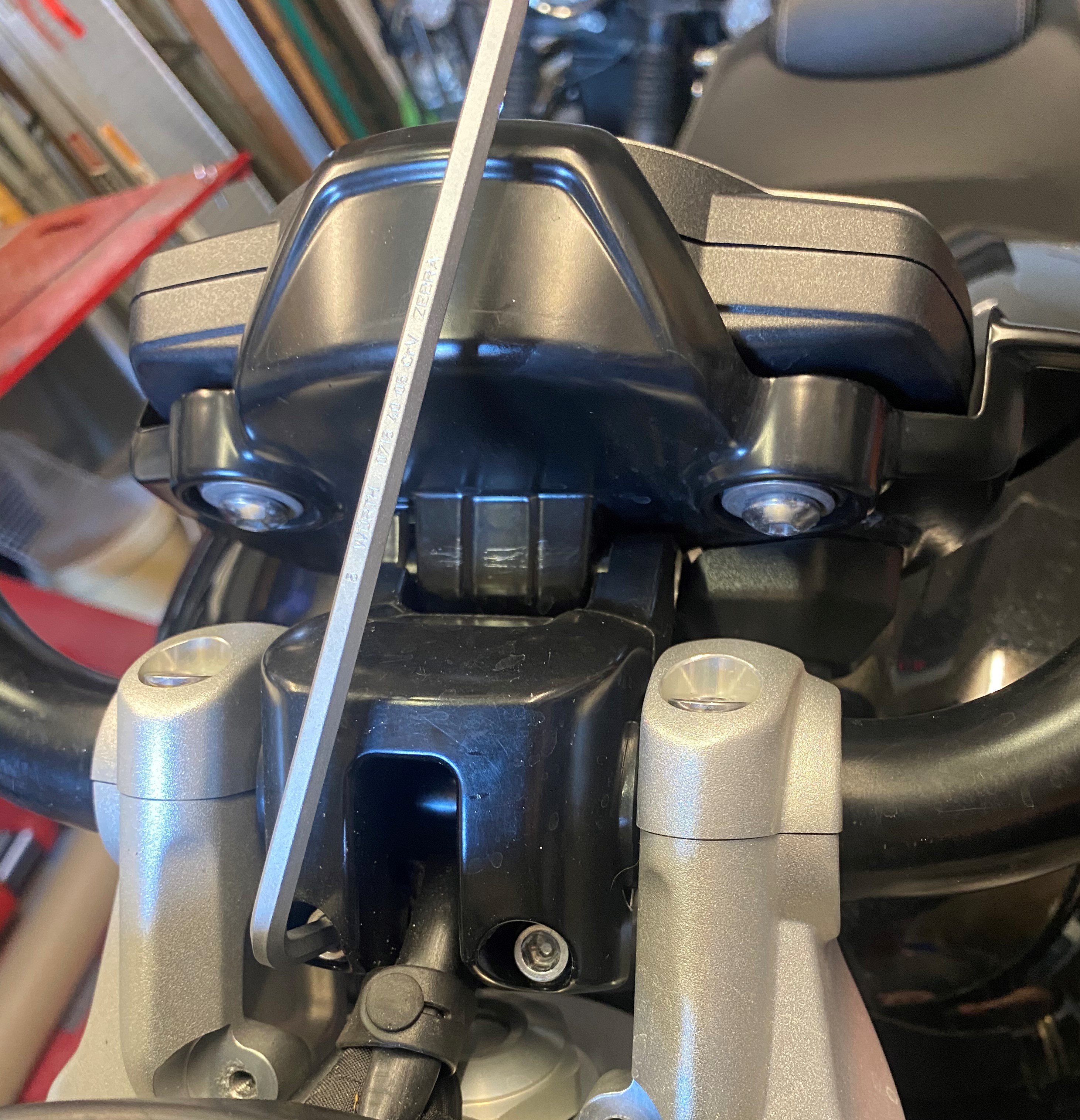

3. unter dem Kabel sind zwei Bohrungen, dahinter sind zwei Sechskantschrauben,

diese lösen und die gelöste Abdeckung entfernen

(da wo dert Imbusschlüssel steckt,

Abdeckung entfernen)

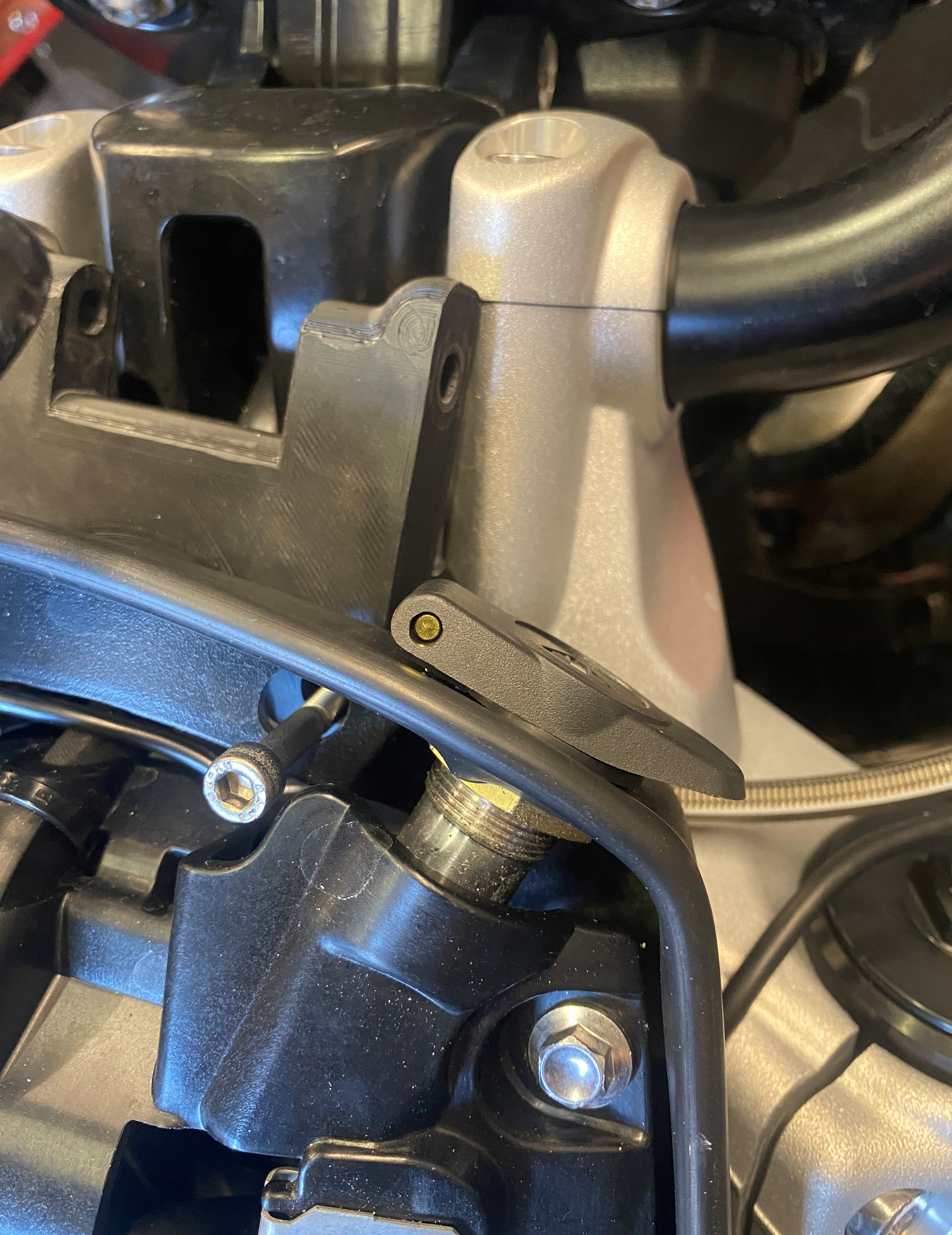

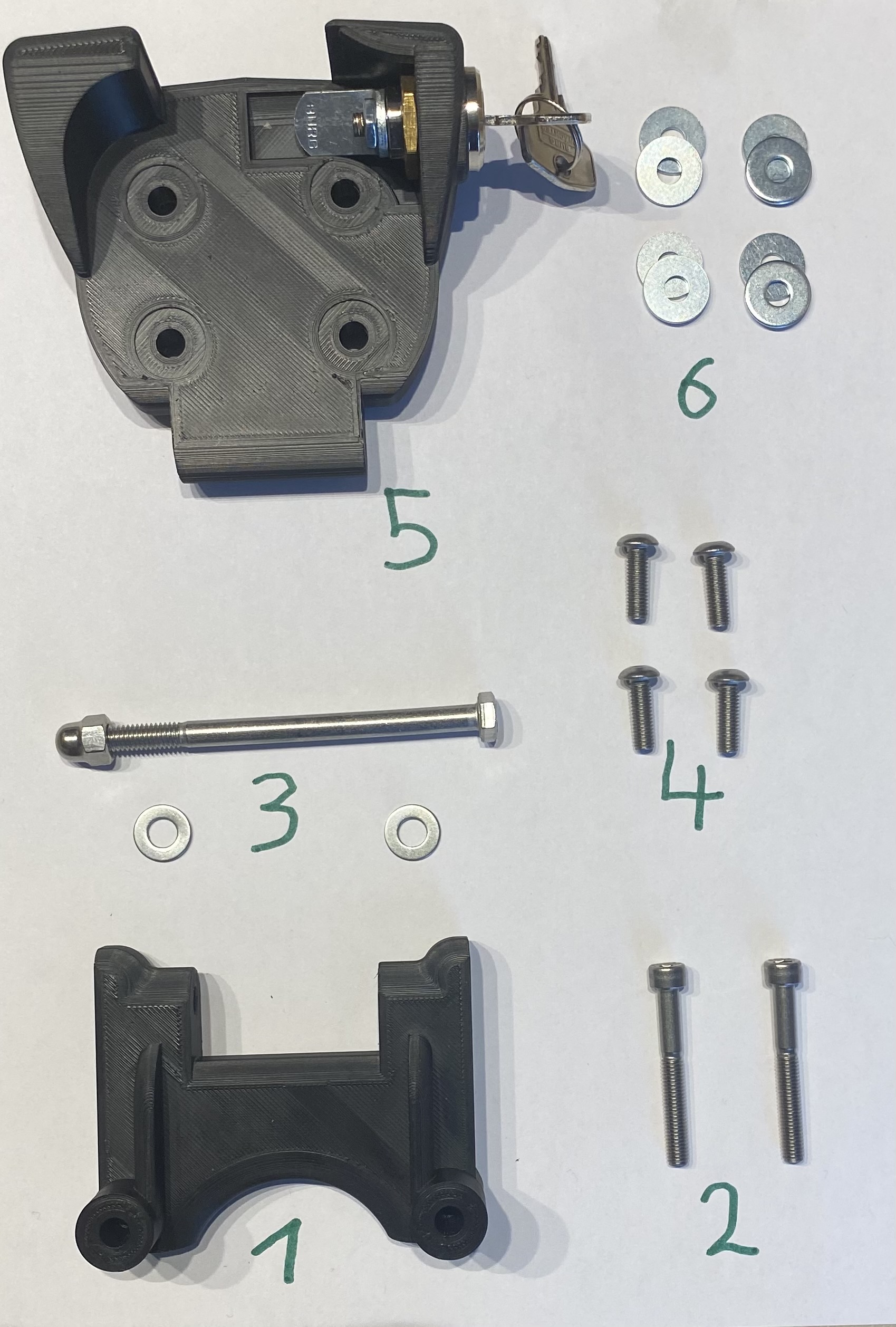

4. Basissockel (1) montieren, erste Schraube (2)nur ein wenig reindrehen,

dann zweite Schraube anschrauben (etwas fummelig aber geht!)

beide Schrauben Handfest montieren

5. TomTom Aktivsockel, Garmin-Halter, oder SP-Connect Antivibrations Modul ,

auf entsprechenden Adapter montieren,

Unterlegscheiben (6) (TomTom 8x, Garmin 4x) unbedingt montieren

(4 Schrauben bei TomTom und Garmin(4), 1 Schraube bei SP Connect)

6. Adapter(5) auf Basishalter montieren mit 85mm Schraube(3)

(nur so fest anziehen, das der Adapter noch beweglich aber fest ist)

7.-ggf. Navi am Kabel der Boardsteckdose anschließen, bei Festanschluss

8. Abdeckung und Windschild wieder montieren

Halter mit Schloss für TomTom

für andere Halter entsprechen abweichend.

-----------hoffe das ist einigermaßen verständlich geschrieben, werde ich noch etwas überarbeiten--------------
